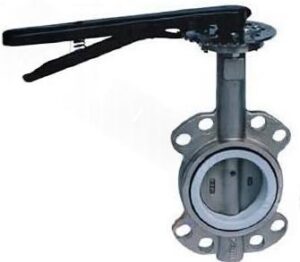

Válvulas de mariposa con revestimiento de PTFE y sujeción por abrazadera D71F4, D371F4

Válvulas de mariposa con revestimiento de PTFE de tipo abrazadera D71F4 y D371F4

Componentes y materiales principales		Norma para válvulas de mariposa revestidas de PTFE
Nombre de la pieza	Material	normas de diseño	GB12238
Cuerpos de válvula superior e inferior	Hierro fundido, acero fundido, acero inoxidable, revestimiento F4	longitud estructural	GB12221
Asiento de válvula	F4	Norma de bridas	JB/T79-94
Tabla de disco con varilla	Revestimiento completo (revestimiento del paquete WCB), revestimiento parcial (acero inoxidable)		GB9113.1-26
Almohadilla, almohadilla	Silicone rubber	Inspección y ensayos	GB/T 13927
Mango de la turbina	Qt400-15: hierro dúctil, aleación de aluminio	Tipo de transmisión	Turbo, manual, eléctrico, neumático

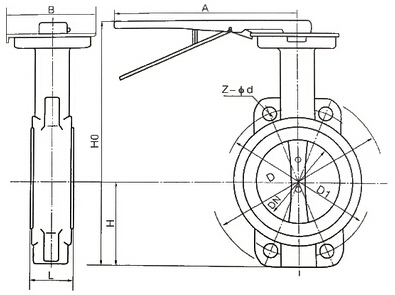

Main external connection dimensions (PN1.0MPa)
Modelo	DN	inch	Dimensiones totales									Reference value
Modelo	DN	inch	L	H2	H1	D	D1	D2	F	B	Z-Φd	Do	H	Peso (kg)
D71F4-10C	40	1 1/2	33	143	85	150	110	85	3	19	4-18	150	140	3.5
D71F4-10C	50	2	43	143	85	165	125	100	3	21	4-18	150	140	4.5
D71F4-10C	65	2 1/2	46	157	93	185	145	120	3	21	4-18	150	150	6.5
D71F4-10C	80	3	46	178	100	200	160	135	3	21	8-18	150	165	9
D71F4-10C	100	4	52	185	110	220	180	155	3	23	8-18	200	180	11
D71F4-10C	125	5	56	206	120	250	210	185	3	23	8-18	200	200	19
D71F4-10C	150	6	56	225	160	285	240	210	3	25	8-23	280	220	28
D71F4-10C	200	8	60	275	245	340	295	265	3	25	8-23	280	270	55
D71F4-10C	250	10	68	326	260	395	350	320	4	28	12-23	200	320	71
D71F4-10C	300	12	78	333	300	445	400	370	4	28	12-23	240	330	90
D71F4-10C	350	14	78	393	320	505	460	430	4	28	16-23	240	385	122
D71F4-10C	400	16	102	438	330	565	515	480	4	28	16-26	280	430	140
D71F4-10C	450	18	114	488	380	615	565	530	4	30	20-26	280	480	160
D71F4-10C	500	20	127	540	390	670	620	580	4	30	20-26	320	540	200
D71F4-10C	600	24	154	615	450	780	725	680	5	34	20-30	320	610	270
D71F4-10C	700	28	165	660	480	895	840	795	5	36	24-30	360	650	320
D71F4-10C	800	32	190	720	580	1015	950	900	5	38	24-33	360	710	390
D71F4-10C	900	36	203	785	625	1115	1050	1000	5	40	28-33	380	780	455
D71F4-10C	1000	40	216	900	660	1230	1160	1115	5	42	28-36	400	900	690
D71F4-10C	1200	48	254	1070	780	1455	1380	1330	5	44	32-39	400	1050	830

Main external connection dimensions (PN1.6MPa)
Modelo	DN	G	Dimensiones totales									Reference value
Modelo	DN	G	L	H2	H1	D	D1	D2	F	B	Z-Φd	Do	H	Peso (kg)
D71F4-10C	40	1 1/2	33	143	85	150	110	85	3	19	4-18	150	140	4
D71F4-10C	50	2	43	143	85	165	125	100	3	21	4-18	150	140	5
D71F4-10C	65	2 1/2	46	157	93	185	145	120	3	21	4-18	150	150	8
D71F4-10C	80	3	46	178	100	200	160	135	3	22	8-18	150	165	12
D71F4-10C	100	4	52	185	110	220	180	155	3	23	8-18	200	180	14
D71F4-10C	125	5	56	206	120	250	210	185	3	23	8-18	200	200	22
D71F4-10C	150	6	56	225	160	285	240	210	3	25	8-23	280	220	30
D71F4-10C	200	8	60	275	245	340	295	265	3	25	12-27	280	270	65
D71F4-10C	250	10	68	326	260	405	355	320	4	28	12-27	200	320	80
D71F4-10C	300	12	78	333	300	460	410	370	4	30	12-27	240	330	95
D71F4-10C	350	14	78	393	320	520	470	430	4	32	16-27	240	385	125
D71F4-10C	400	16	102	438	330	580	525	480	4	34	16-30	280	430	155
D71F4-10C	450	18	114	488	380	640	585	550	4	42	20-30	280	480	175
D71F4-10C	500	20	127	540	390	715	650	610	5	42	20-33	320	540	230
D71F4-10C	600	24	154	615	450	840	770	720	5	48	20-36	320	610	300
D71F4-10C	700	28	165	660	480	910	840	759	5	48	24-36	360	650	335
D71F4-10C	800	32	190	720	580	1025	950	900	5	48	24-39	360	740	425
D71F4-10C	900	36	203	785	625	1125	1050	1000	5	50	28-39	380	780	500
D71F4-10C	1000	40	216	900	660	1255	1170	1110	5	50	28-42	400	900	715
D71F4-10C	1200	48	254	1070	780	1485	1390	1330	5	50	32-48	400	1050	860

Nota:
When the machine label is (JB78), there are 4 holes, and the dimensions in the table are in accordance with GB/9113 standard and ordering instructions.
DN200 uses Do size as the turbine handwheel size, and Do size below DN200 as the handle size.
