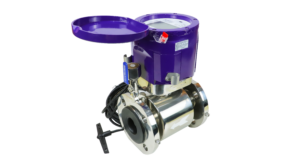

Contador de agua electromagnético
El contador de agua de la serie LXE es un contador electromagnético de gran diámetro que funciona con pilas y se ha desarrollado basándose en el principio de inducción electromagnética de Faraday. El contador de agua no tiene piezas mecánicas móviles en su interior y presenta características destacadas como alta precisión, bajo consumo energético, amplio rango de medición, estabilidad y fiabilidad, además de poder medir el flujo inverso. Alcanza el nivel de protección IP68 gracias a su buen sellado. Esta serie de contadores de agua resuelve los problemas de gran pérdida de presión, obstrucción frecuente, funcionamiento en vacío, incapacidad para medir caudales pequeños e imposibilidad de medir el reflujo que presentan los contadores de agua tradicionales. Puede utilizarse ampliamente en tuberías de suministro de agua urbanas, contadores comunitarios, control de tomas de recursos hídricos, riego de tierras de cultivo y otras aplicaciones, y también puede aplicarse en diversas instalaciones industriales. El cuerpo de la carcasa está fabricado en acero inoxidable y el revestimiento en un material respetuoso con el medio ambiente, lo que permite su uso en diferentes entornos de instalación. La carcasa y el dispositivo indicador pueden montarse y desmontarse de forma independiente para facilitar el mantenimiento.
Especificaciones técnicas
| Diámetro nominal (DN) | 3.º trimestre/1.º trimestre | Tráfico de sobrecarga 4.º trimestre | Preguntas frecuentes sobre tráfico - 3.º trimestre | Caudal umbral Q2 | Caudal mínimo Q1 | Lecturas mínimas | Valor máximo de lectura |
| m³/h | L/h | m³ | |||||
| 40 | 400 | 31.25 | 25 | 100 | 62.5 | 0.00001 | 9999999 |
| 250 | 160 | 100 | |||||
| 50 | 400 | 50 | 40 | 160 | 100 | ||
| 250 | 256 | 160 | |||||
| 80 | 400 | 78.75/125 | 63/100 | 252.0/400.0 | 157.5/250.0 | ||
| 250 | 403.2/640.0 | 252.0/400.0 | |||||
| 100 | 400 | 125/200 | 100/160 | 400.0/640.0 | 250.0/400.0 | ||
| 250 | 640.0/1024.0 | 400.0/640.0 | |||||
| 150 | 400 | 312.5/500 | 250/400 | 1000.0/1600.0 | 625.0/1000.0 | ||
| 250 | 1600.0/2560.0 | 1000.0/1600.0 | |||||
| 200 | 400 | 500/1008 | 400/630 | 1600.0/2520.0 | 1000.0/1575.0 | ||
| 250 | 2560.0/4032.0 | 1600.0/2520.0 | |||||
| 250 | 400 | 787.5 | 630 | 2520 | 1575 | ||
| 250 | 4032 | 2520 | |||||
| 300 | 400 | 1250 | 1000 | 4000 | 2500 | ||
| 250 | 6400 | 4000 | |||||
| 400 | 250 | 3125 | 2500 | 16000 | 10000 | ||
| 500 | 250 | 4375 | 3500 | 22400 | 14000 | ||
| 600 | 250 | 5000 | 4000 | 25600 | 16000 | ||
Error máximo permitido:
a) El error máximo permitido para la zona baja (Q1 ≤ Q < Q2) es de ± 5%;
b) El error máximo permitido para la zona alta (Q2 ≤ Q ≤ Q4) es de ± 2%.
| Diámetro nominal (DN) | L | B | H | Conexión con brida | |||
| Diámetro exterior D | Diámetro del centro del orificio del perno D1 | Número de tornillos | |||||
| mm | |||||||
| 40 | 200 | 150 | 316 | 150 | 110 | 4×M16 | |
| 50 | 200 | 165 | 322 | 165 | 125 | 4×M16 | |
| 80 | 225/200 | 200 | 355 | 200 | 160 | 8×M16 | |
| 100 | 250 | 220 | 372 | 220 | 180 | 8×M16 | |
| 150 | 300 | 285 | 432 | 285 | 240 | 8 × M20 | |
| 200 | 350 | 340 | 478 | 340 | 295 | 8 × M20 | |
| 250 | 450 | 395 | 539 | 395 | 350 | 12 × M20 | |
| 300 | 500 | 445 | 588 | 445 | 400 | 12 × M20 | |
| 400 | 600 | 565 | 717 | 565 | 515 | 16 × M28 | |
| 500 | 600 | 670 | 822 | 670 | 620 | 20×M28 | |
Nota: La conexión con brida deberá cumplir los requisitos de dimensiones de la norma GB/T 17241.6-2008 para bridas integrales de hierro fundido PN10, y deberá especificarse al realizar pedidos con especificaciones especiales; Para DN40 se elige el método de conexión roscada; los sensores de presión son opcionales; las dimensiones externas y el resto de la información son meramente orientativas, prevaleciendo siempre las características del producto real.
| Grado de temperatura | T50 | Nivel medioambiental | Nivel O |
| Nivel de exposición al entorno electromagnético | Nivel E2 | clase de precisión | Nivel 2 |
| Métodos de comunicación | NB-IoT, 4G, RS-485, etc. | Norma de ejecución | GB/T 778.1 ～5-2018 |
| Presión máxima admisible | 1,6 MPa |
